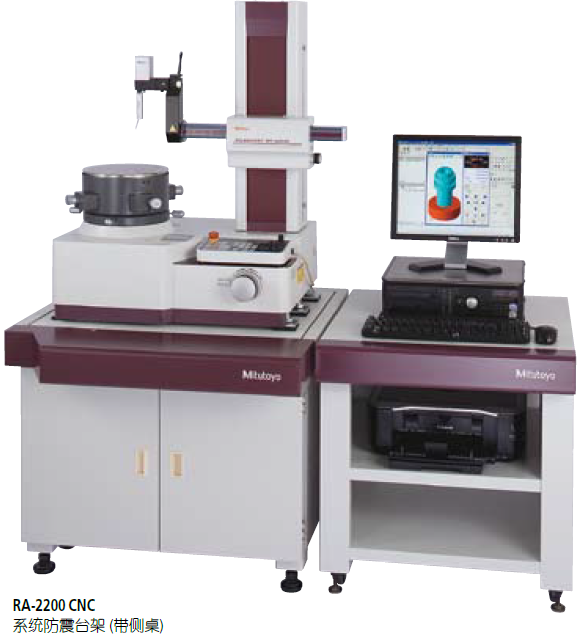

产品名称： 日本三丰RA-2200CNC圆柱度测量仪
产品厂家： MITUTOYO
生产型号： RA-2200 CNC
产品描述：
苏州市三丰计量科技有限公司供应日本Mitutoyo RA-2200 CNC 圆度测量仪，原装进口，价格优惠。 服务部门：仪器仪表部
联系人：周益明
联系电话：0512-67622497
产品详情
日本三丰RA-2200 CNC圆度仪/圆柱度测量仪性能介绍：
• 操作简便的高精度旋转工作台
径向的旋转精度要高于0.02+3.5H/10000μm,而在轴向精度达到0.02+3.5X/10000μm。不仅保证圆度或圆柱度的高精度测量而且还能保证平面度的高精度测量。此外，具有自动调心和调水平功能的旋转工作台作为标准特性，这样操作者无需进行手动调心和调水平操作。
• 改变检出器姿态的功能可进行CNC自动测量
自动控制支臂姿势(垂直/水平)及检出器的旋转特征(在0 - 270º的范围内以1º增量旋转)能对多种要素组合进行连续测量，如外径/内径和/或上/下面测量。 另外，脱机教学功能可轻松生成工件程序。
• 定位传感器可实现CNC高精度自动测量
X轴驱动装置内有三丰公司光栅尺，可直接探测驱动装置的位置。它保证了对重复测量来说至关重要的高精度定位。
• 粗糙度检出器
可选粗糙度检出器可进行粗糙度测量。根据需要在径向和轴向固定工件。
产品规格
| 型号 | RA-2200 CNC | |||
| Z轴立柱 | 标准立柱 (垂直移动: 300mm) | 高立柱 (垂直移动: 500mm) | ||
| 旋转工作台 | 旋转精度 (JIS B 7451-1997) | 径向 | (0.02+3.5H/10000)µm H: 为测量高度 (mm) | |
| 轴向 | (0.02+3.5X/10000)µm X: 到旋转工作台轴的距离 (mm) | |||
| 旋转速度 | 2, 4, 6, 10 rpm | |||
| 工作台有效直径 | ø 235mm | |||
| 调心 / 调水平 | A.A.T | |||
| 调心范围 | ±3mm | |||
| 调水平范围 | ±1º | |||
| 台面最大承重 | 30kg | |||
| 最大测量直径 | ø 256mm | |||
| 最大工件直径 | ø 580mm | |||
| 垂直移动 (Z轴立柱) | 移动直线度 (λc2.5) | 窄范围 | 0.10µm/100mm | 0.10µm/100mm |
| 宽范围 | 0.15µm/300mm | 0.25µm/500mm | ||
| 与转台轴平行度(母线要素基准) | 0.7µm/300mm | 1.2µm/500mm | ||
| 移动范围 | 300mm | 500mm | ||
| 定位速度 | 最大: 50mm/s (测量时: 0.5,1.0, 2.0, 5.0 mm/s) | |||
| 最大检测高度 | 300mm | 500mm | ||
| 最大检测深度 (使用标准测杆时) | ø12.7×26mm (深度), ø 32×104mm (深度) | |||
| X轴 | 直线度 (λc2.5) | 0.7µm/150mm | ||
| 与转台轴垂直度 (母线要素基准) | 1.0µm/150mm | |||
| 移动范围 | 175mm (–25mm ~ +150mm 转台中心) | |||
| 定位速度 | 最大: 30mm/s (测量时: 0.5, 1.0, 2.0, 5.0 mm/s) | |||
| 检出器 | 测力 | 约 40mN | ||
| 标准测杆, 材质 | ø1.6mm 硬质合金 | |||
| 范围 | 标准 | ±400µm/±40µm/±4µm | ||
| 追踪 | ±5mm | |||
| 其他 | 旋转机构 (0˚ ～ 270˚ 的范围内以1˚ 增量旋转) | |||
| 其他 | 电源 | 100-240VAC | ||
| 气压 | 0.39MPa | |||
| 空气消耗量 | 30L/min 标准状态 (80L/min 以上气源) | |||
| 本体重量 | 180kg | 200kg | ||
