欢迎来到苏州市三丰计量科技有限公司网站！收藏本站 | 网站地图
服务热线
产品名称： 硬度计七种冲击装置（附件）
产品厂家： 北京时代
生产型号： 冲击装置
产品描述：
时代生产便携式里氏硬度计耗材,硬度计球头、探头线、冲击体、冲击装置等，另附D/DC/DLC/D+15/E/G型冲击装置（探头）技术参数表
服务部门：仪器仪表部
联系人：周益明，曹天赋，王俊
联系电话：0512-67622497,0512-67622706，0512-67622498
产品详情

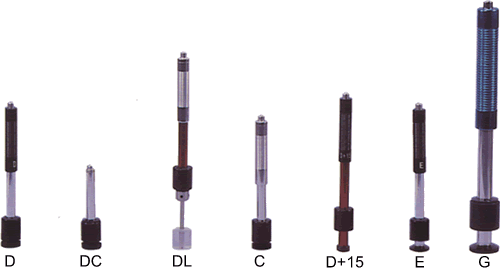

| 异型冲击装置 | DC（D）/DL | D+15 | C | G | E（需进口） | |||||
| 冲击能量 冲击体质量 | 11mJ 5.5g/7.2g | 11mJ 7.8g | 2.7mJ 3.0g | 90mJ 20.0g | 11mJ 5.5g | |||||
| 球头硬度: 球头直径: 球头材料: | 1600HV 3mm 碳化钨 | 1600HV 3mm 碳化钨 | 1600HV 3mm 碳化钨 | 1600HV 5mm 碳化钨 | 5000HV 3mm 金刚石 | |||||
| 冲击装置直径: 冲击装置长度: 冲击装置重量: | 20mm 86(147)/ 75mm 50g | 20mm 162mm 80g | 20mm 141mm 75g | 30mm 254mm 250g | 20mm 155mm 80g | |||||
| 试件最大硬度 | 940HV | 940HV | 1000HV | 650HB | 1200HV | |||||
| 试件表面平均粗糙度Ra: | 1.6μm | 1.6μm | 0.4μm | 6.3μm | 1.6μm | |||||
| 试件最小重量: 可直接测量 需稳定支撑 需密实耦合 | >5kg 2～5kg 0.05～2kg | >5kg 2～5kg 0.05～2kg | >1.5kg 0.5～1.5kg 0.02～0.5kg | >15kg 5～15kg 0.5～5kg | >5kg 2～5kg 0.05～2kg | |||||
| 试件最小厚度 密实耦合 硬化层最小深度 | 5mm ≥0.8mm | 5mm ≥0.8mm | 1mm ≥0.2mm | 10mm ≥1.2mm | 5mm ≥0.8mm | |||||
| 球头压痕尺寸 | ||||||||||
| 硬度300HV时 | 压痕直径 压痕深度 | 0.54mm 24μm | 0.54mm 24μm | 0.38mm 12μm | 1.03mm 53μm | 0.54mm 24μm | ||||
| 硬度600HV时 | 压痕直径 压痕深度 | 0.54mm 17μm | 0.54mm 17μm | 0.32mm 8μm | 0.90mm 41μm | 0.54mm 17μm | ||||
| 硬度800HV时 | 压痕直径 压痕深度 | 0.35mm 10μm | 0.35mm 10μm | 0.35mm 7μm | -- -- | 0.35mm 10μm | ||||
| 冲击装置适用范围 | DC型测量孔或园柱筒内;DL型测量细长窄槽或孔 | D+15型测量沟槽或凹入的表面 | C型测量小轻薄部件及表面硬化层。 | G型测量大厚重及表面较粗糙的铸锻件 | E型测量硬度极高材料 | |||||
| 下一页：时代TIME®5120笔式里氏硬度计 | |
| 上一页：时代TIME5300便携式里氏硬度计-原TH110 | 返回>> |
